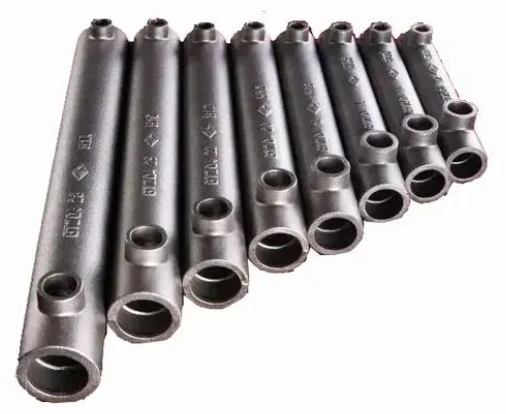

Gesmeed wapening koppelingen

Gesmeed wapeningskoppelingen bieden een mechanische verbinding met volledige{0}}sterkte door koud-een naadloze stalen huls rechtstreeks op geribbeld wapeningsstaal te smeden. Met behulp van een draagbare hydraulische stuifpers vervormt de stalen huls plastisch tot de wapeningsribben, waardoor een mechanische vergrendeling ontstaat die de ultieme treksterkte van de moederstaaf overtreft.

Dit systeem elimineert velddraadsnijden, staaf{0}}verwarming en verkleining van de dwarsdoorsnede-. Het verbindt standaard vervormde wapeningsstaven (#4 tot #18 / 12 mm tot 57 mm) in hoge-seismische, hoge-vermoeidheids- en verstopte betonconstructies waar traditionele overlappende verbindingen staalcongestie veroorzaken of niet voldoen aan de veiligheidslimieten.

Geen draadsnijden vereist:Verbindt wapeningsstaven met afschuiving-snijden of vlam-snijden zonder draadsnijden, koud- stuiken of taps bewerken.

Volledige mechanische vergrendeling:Koude radiale vervorming dwingt hulsstaal tot wapeningvervormingen, waardoor slip onder belastingcycli wordt geëlimineerd.

100% Bar Break-garantie:De lasontwerpcapaciteit overschrijdt de werkelijke treksterkte (fu) van wapeningsstaven van klasse 60, klasse 75 en klasse 80.

Compacte buitendiameter:Het slanke hulsprofiel vermindert de opstopping van de wapeningskooien, waardoor een soepele betonplaatsing en aggregaatstroom mogelijk wordt.

Visuele inspectiemogelijkheden:Volledig koud-stuiken veroorzaakt een meetbare verkleining van de buitendiameter en verlenging van de huls, waardoor directe meterverificatie ter plaatse mogelijk is.

Onze gesmeed koppelingen voldoen aan de internationale structurele ontwerpcodes voor mechanische verbindingen van Type 1 en Type 2:

ACI 318-19 / ACI 349 / ACI 359:Voldoet aan de mechanische lasvereisten van Type 1 (125% fy) en Type 2 (100% fu-specificatie).

BS EN 1992-1-1 (Eurocode 2):Voldoet aan de statische, dynamische en lage-cyclische vermoeidheidsbelastingcriteria voor wapeningsverbindingen.

AASHTO LRFD-brugontwerpspecificaties:Goedgekeurd voor hoofdspanverbindingen en seismische kunststof scharnierzones in brugpijlers.

ISO 15835-1/2:Prestatiecertificering klasse B1/S1 onder statische, slip- en cyclische spanning-compressietests.

ASTM A706 / A615:Compatibel met laag-gelegeerd knuppelstaal en vervormde staven van koolstof-staal.

Brugonderconstructies en palen:Het verbinden van verticale wapeningskooien in geboorde palen, diepwanden en brugpijlers waar de stijfheid van de kooi van cruciaal belang is tijdens het hijsen.

Nucleaire en containmentgebouwen:Zware wapeningsverbindingen onderworpen aan de vereisten voor impact, explosieweerstand en thermische spanning volgens ACI 349.

Hoge-kernmuren en -kolommen:Het verbinden van wapeningsstaven met een grote- diameter (#11 tot #18) ter vervanging van lange overlappende verbindingen, waardoor het gewicht van het staal en de risico's op betonleemtes worden verminderd.

Prefab betonverbindingen:Het verbinden van startstaven die uitsteken uit geprefabriceerde elementen in veldafsluitingsstortingen en balken-kolomverbindingen.

Infrastructuur retrofit en reparatie:Nieuwe wapening verbinden met blootliggende bestaande wapening bij brugverbreding, damreparatie en structurele upgrades.

Stap 1: Voorbereiding wapeninguiteinde
Zorg ervoor dat de wapeninguiteinden vrij zijn van losse roest, olie, betonslurrie of extreem verbogen punten. Vlam-gesneden of afgeschoven-uiteinden zijn acceptabel; vlakke bekleding is niet nodig.

Stap 2: Markering en positionering
Markeer de vereiste inbeddingsdiepte (de helft van de lengte van de koppeling) aan beide uiteinden van de wapening met krijt- of verfstiften. Schuif de gesmeed huls volledig op de eerste staaf tot aan de middelste stopmarkering.

Stap 3: Hydraulisch koud stuiken
Lijn de tweede staaf uit in de hoes. Plaats de draagbare hydraulische stuifpers over de hoes. Oefen radiale hydraulische druk opeenvolgend uit vanuit het midden naar beide buitenranden totdat de persmatrijs volledig sluit.

Stap 4: Kwaliteitscontrole
Inspecteer de gesmeed verbinding met een goedgekeurde/mislukte GO/NO-GO-remklauw op de buitenste gesmeed diameter. Controleer of de uitlijning van de wapening binnen de tolerantie van 1,5 graden blijft.

Elke productiebatch ondergaat vóór verzending destructieve en niet-destructieve kwaliteitscontroles:

Trek- en rektesten:Trektesten tot aan vernietiging (ASTM A370) om te garanderen dat staafbreuk plaatsvindt buiten de zone van de koppelingshuls.

Cyclische spanning-Compressietest:Hoge-stress lage-cyclustests (20 cycli van 0,5 fy tot 1,25 fy) om de prestaties onder dynamische seismische belasting te verifiëren.

Lage- slipverificatie:Elektronische extensometermetingen om ervoor te zorgen dat de slip strikt onder de 0,10 mm blijft.

Metallurgische analyse:Verificatie van de chemische samenstelling (spectrometrie) en hardheidstesten op ruwe stalen buizen om brosse breuken onder koude vervorming te voorkomen.

Niet-destructief onderzoek (NDT):Magnetische deeltjestests (MT) op gesmede hulzen om 100% oppervlakte-integriteit te verifiëren zonder micro-scheuren.

Standaard inventaris:Klaar-voor- verzending van voorraad voor wapeningsstaven van 16 mm, 20 mm, 25 mm, 32 mm en 40 mm in effen afwerking.

Overgangskoppelingen:Op maat bewerkte binnentreden om ongelijke staafmaten te verbinden (bijv. #11 tot #9 / 36 mm tot 28 mm).

Lasbare halve-koppelingen:Gesmede moffen met enkel-uiteinde en koolstof-equivalente afschuiningen van constructiestaal voor direct lassen aan constructiestaalplaten, palen of voeringen.

Speciale coatings:Thermisch verzinken (ASTM A153) of epoxycoating (ASTM A775) voor maritieme en strooizoutomgevingen.

Ondersteuning veldapparatuur:Leverings- en verhuuropties voor op maat gemaakte hydraulische persen, matrijzensets en veldstroomeenheden, afgestemd op projectbarschema's.

Om een ​​nauwkeurige technische offerte en productieschema te ontvangen, dient u de volgende specificaties in te dienen:

Wapeningsparameters:Nominale staafafmetingen (#4 tot #18 / 12 mm tot 57 mm), staalkwaliteit (bijv. Grade 60, Grade 80, B500B) en vervormingsprofielstandaard.

Vereisten voor projectcodes:Specifieke ontwerpnormen vereist (ACI 318 Type 1/2, Eurocode 2, AASHTO, Caltrans).

Hoeveelheid en leveringsschema:Totaal aantal stuks per maat en benodigde leveringsbatches.

Oppervlaktecoating:Blanke, gegalvaniseerde, epoxy-gecoate of speciale anti- corrosiewerende afwerking.

Apparatuurvereisten:Geef aan of hydraulische persen en matrijzensets nodig zijn voor uitvoering op locatie of dat er pre-uitrusting voor het persen nodig is.
